传统PBX接入IPPBX通信解决方案
目录
1.项目背景..................3
2.需求目标..................3
3.网拓扑图架构............4
4.产品配置清单............6
1.项目背景
公司已存在有一套传统集团电话交换机（PBX），每个员工位置都拉有专门的电话线，PBX放置在机房，通过中继线与电信运营商的PSTN网相连，实现PBX的分机与外部PSTN网呼入呼出业务。
2.需求目标
（一）接入IPPBX系统，逐步完成PBX往IPPBX的过渡。
（二）实现原有普通话机与IP话机的互拨互通，IP话机可从传统PBX出局。
（三）不改变原来传统的电话拨号方式，有效地控制电话资费，降低办公成本，提高工作效率
（四）实现更多的通话业务（比如会议功能、异地落地等）
（五）实现外网注册，外出员工可远程注册到IPPBX。

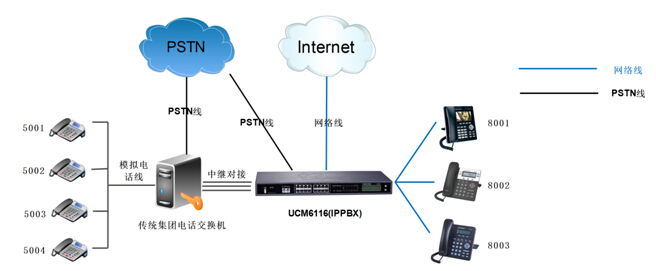

3.网拓扑图架构
总部
l 总部部署一台UCM6100系列IPPBX（最大可注册500分机成员），通过中继对接把UCM6100与传统集团电话交换机进行互联，并开通8XXX分机供员工使用。
l 新增分机（8xxx）分机可直拨原有分机分机（5xxx），实现IP到模拟线路的正常通话。
l 新增分机可以直拨外线号码从传统集团电话交换机出局，呼出习惯不改变。
l 新增分机也可直拨“9+外线号码”的方式从UCM6100出局，呼出习惯不改变。
l 原有分机拨打中继号码，然后进行二次拨号方式直呼新增分机，实现模拟到IP线路的正常通话。
l 原有分机不改变原有呼出习惯，正常从传统集团电话交换机进行出局。
l 原有分机拨打进入UCM6100的会议室，实现会议功能。
l 出差员工可远程注册分机到UCM6100（可通过手机、Ipad、电脑等工具），实现外出人员与公司内部人员的0费用通话，节省话机费用。
平台、软件、硬件信息
UCM6100平台 | 两年质保，软件全部免License费用 | 能力 |
超性价比 | 免费开放500线SIP用户，企业不用担心后续扩张及资源浪费等问题 | ü |
级联升级 | 支持50个UCM61xx进行级联，可扩容到25000 SIP用户，满足连锁店扩张需求 | ü |
多级语音导航 | 提高企业形象，给外部用户提供话务台服务、电话号码查询、业务咨询、呼叫队列欢迎词、企业介绍等 | ü |
电话会议室 | 六个会议室功能，多达32方与会人员，具备会控及多种邀请方式，方便召集使用 | ü |
虚拟呼叫中心 | 构建低成本简易呼叫中心，提高企业服务形象 | ü |
无纸传真服务器 | 提供20000张电子传真存储，支持常用PDF格式、邮件方式查阅，节省成本 | ü |
录音服务器 | 提供50000分钟录音服务、支持一键录音功能，享受高级办公应用 | ü |
企业通讯录 | 提供一站式企业通讯录，简单快捷 | ü |
混合式接口 | 内置2-16口外线板卡及两口用户线板卡，符合大众中小型企业需求 | ü |
电话终端应用 | 符合固定、移动、分布应用场景 | |
GXW4216网关 | 符合低成本综合布线接入，前置LCD屏，极大降低总部IP电话投入成本 | ü |
GXP1400 | 符合员工级IP电话应用，双线路，享用高清通话质量，具备三方会议等功能 | ü |
GXP2124 | 符合老板级应用，24个BLF线路键，不需查询分机号码，方便了解对方通话状态 | ü |
监控平台服务器 | 软件平台免费 | |
Gsurf_Pro | 专业监控平台软件，支持36路视频监控、录像存储、电子地图、远程管理等功能 | ü |
VMS | 专业监控平台软件，支持72路视频监控、录像存储、电子地图、远程管理等功能 | ü |
NVR | 专业2-16路NVR监控存储设备，实现本地高清稳定的监控存储业务 | ü |
监控摄像头 | 融合通讯、监控、移动应用 | |
GXV3610_HD | 吸顶半球红外高清摄像头（960P），支持注册SIP分机，支持手机SIP远程监控 | ü |
GXV3672_HD | 枪型红外高清摄像头(960P)，支持注册到SIP分机，支持手机SIP远程监控 | ü |
手机软件 | 第三方手机软件（免费），SIP远程观看视频、双向语音，操作方便简单，适合老板随时/随地的观看各连锁店面情况，及语音交流 | ü |
4.产品配置清单
型号 | 用途 | 个数 | 备注 |
IPPBX设备 | |||
UCM6116 | 电话系统核心设备（服务器） | *1 | 最大500分机用户 可接模拟中继16路 最大会议室容纳32人 自带录音服务器 |
IP话机设备 | |||
GXP1450 | IP语音话机 | 多台（待定） | 低端IP话机，适用于员工使用 |
GXP2200 | 高端安卓话机 | 多台（待定） | |
